Komponen-Komponen Router

1)      CPU (Central Processing Unit)

Mengeksekusi intruksi pada Operating System. Fungsi yang lain adalah instalasi sistem, fungsi routing dan mengontrol network interface. Router yang besar memiliki beberapa CPU.



 2)      RAM (Random Access Memory)

Digunakan untuk informasi routing table, fast switching cache, running configuration dan packet queque. RAM biasanya dibagi menjadi dua secara logic yaitu memory processor utama dan memory shared input/output (I/O). Memori shared (I/O) adalah berbagai antara berbagai interface I/O untuk menyimpan paket secara sementara. Isi RAM akan hilang begitu power dari router dimatikan.

3)      Flash

Digunakan untuk menyimpan keseluruhan IOS (Internet Operating System) software image. Router umumnya mencari operating system pada sistem pada flash. IOS dapat di upgrade dengan mengisi IOS baru pada flash. IOS mungkin berbentuk comprsessed atau uncomperessed.

4)      NVRAM

Nonvolatile Random Access Memory (NVRAM) digunakan untuk menyimpan start up configuration. Di beberapa perangkat NVRAM diimplementasikan menggunakan EEPROM yang terpisah dari perangkat tersebut.

5)      Bus

Umumnya router berisi sebuah sistem bus dan CPU bus. System bus digunakan untuk komunikasi diantara CPU dan Interface. System bus mengirimkan data dari dan Interface. CPU bus dgunakan oleh CPU untuk mengakses komponen dari media penyimpanan router.

6)      ROM (Read Only Memory )

Digunakan untuk menyimpan permanen startup diagnostic code (ROM Monitor). Tugas utama untuk ROM adalah diagnose hardware selama router melakukan bootup dan memindahkan software IOS dari flash ke RAM

7)      Interface

Adalah koneksi router ke luar. Ada 3 tipe interface yaitu Local Area Network (LAN), Wide Area Network (WAN), dan Management. Interface LAN biasanya salah satu dari jenis Ethernet atau token ring. Interface WAN termasuk serial, ISDN dan Integrated channel Service Unit (CSU). Management port berisi port Console dan AUX adalah port serial yang digunakan menghubungkan router dengan administrator. Port ini bukan merupakan port jaringan. Port ini menggunakan aplikasi tertentu yang dijalankan pada sebuah komputer yang dihubungkan melalui port komunikasi pada router atau menggunakan modem.

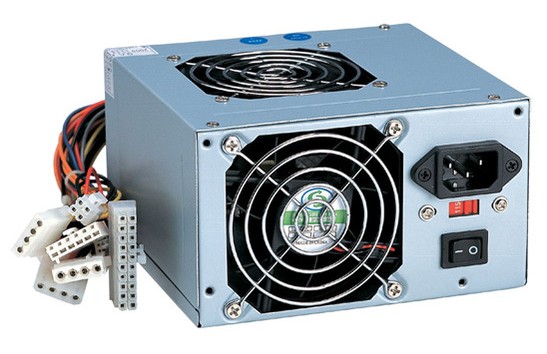

8)      Power Supply

Mensuply power untuk mengoperasikan komponen internal.

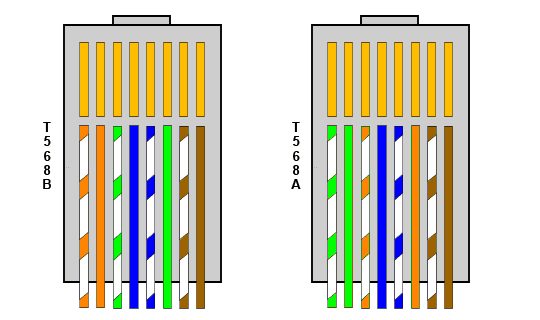

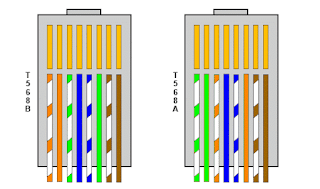

Pengkabelan

Terdapat 2 pengkabelan yakni :

• Tipe Pengkabelan Straght
• Tipe Pengkabelan Crossover

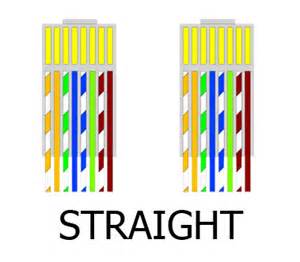

1)      Kabel Straight

Digunakan untuk menghubungkan antara PC (Personal Computer) dengan perangkat atau dengan perangkat switch. Pengkabelan tipe Straight urutan warna pada konektor RJ-45 pada ujung yang satu sama dengan urutan warna pada ujung yang lain.

Kabel Jenis ini digunakan untuk menghubungkan perangkat jaringan komputer yang berbeda jenis

contoh : untuk menghubungkan PC ke HUB

2)      Kabel Crossover

Digunakan untuk menghubungkan antar PC (Personal Computer) dengan PC (Personal Computer) atau menghubungkan HUB dengan HUB. Pengkabelan tipe cross urutan warna kabel terpasang pada konektor RJ-45 pada ujung yang satu tidak sama dengan urutan warna pada ujung yang lain.

Kabel Jenis ini digunakan untuk menghubungkan perangkat jaringan komputer yang  sejenis

contoh : untuk menghubungkan PC ke PC



Kenapa Perlu Membuat Jaringan Komputer ????

            Hal ini tidak terlepas dari apa kegunaan jaringan itu sendiri. Jaringan komputer bisa digunakan untuk melakukan tugas sederhana, seperti membagi printer, internet, hingga tugas yang sulit seperti untuk aplikasi kasir point of sale dan video conference.

Berikut ini merupakan beberapa sebab mengapa diperlukan membuat jaringan komputer ;

1)      File Sharing

Jaringan komputer membuat user untuk saling berbagi file-file secara langsung. File yang terletak di file tertentu bisa di share di jaringan atau diletakkan di file server.

2)      Hardware Sharing

User bisa membagi piranti-piranti di komputernya dalam jaringan. Misalnya piranti –piranti seperti printer,CD ROOM, dan Hardisk (user bisa mengalokasikan space tertentu di hardisk)

3)      Program Sharing

Aplikasi-aplikasi tertentu bisa digunakan/dijalankan dari komputer lain di jaringan. Biasanya file-file untuk aplikasi pokok disimpan di server dari jaringan agar kemudian bisa diinstal melalui jaringan komputer.

4)      Komunikasi Jaringan Komputer

Memungkinkan user untuk berkomunikasi dengan berbagai media seperti : email,newsgroup,dan konferens video.

5)      Game Jaringan

Walaupun hal ini sepertinya terlihat sepele namun game jaringan merupakan salah satu bisnis yang menguntungkan dunia.

6)      Selain itu alas an penting kenapa sebuah jaringan dibuat adalah karena sebuah jaringan komputer akan mudah dihubungkan ke jaringan komputer lainnya (termasuk internet).

Tipe Jaringan Yang Diperlukan

Sebelum memutuskan untuk memilih tipe jaringan mana yang diperlukan perhatikanlah item-item berikut ini :

• Berapa jumlah user dan komputer yang ingin dihubungkan ke jaringan. Untuk ukuran kecil, P2P adalah pilihan optimal. Sementara jika jumlahnya banyak atau sekiranya ke depan akan bertambah banyak maka yang paling baik adalah jaringan berbasis server.
• Tipe resource apa yang diperlukan user. Jika hanya perlu untuk sharing printer dan sedikit file maka P2P yang optimal. Namun jika jumlahnya banyak dan diperlukan server untuk aplikasi tertentu seperti database atau aplikasi maka tentu diperlukan server side.
• Perhatikan uang yang anda miliki. Aturlah biaya sehingga mencukupi untuk menghubungkan semua komputer ke dalam jaringan. Walaupun sepertinya enak menggunakan teknologi-teknologi tebaru, namun untuk itu anda harus memperhatikan uang dikantong anda.
• Lakukan kalkulasi , jangan sampai traffic di jaringan terlalu berat sehingga mengurangi optimalitas jaringan komputer namun jaringan pula traffic jaringan terlalu santai akibat jarang digunakan.
• Tentukan apa layanan-layanan yang ingin dibagi, jika hanya file sharing, internet sharing, printer sharing maka anda tidak perlu repot-repot membuat jaringan server.
• Beberapa jenis layanan server bisa sireplikasi dalam bentuk P2P, seperti web server, printer server,dan file server. Prinsipnya jaringan P2P merupakan server sekaligus client dilihat dari komputernya itu sendiri.

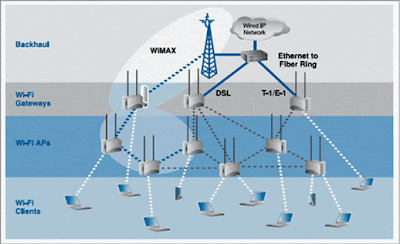

Jaringan WLAN

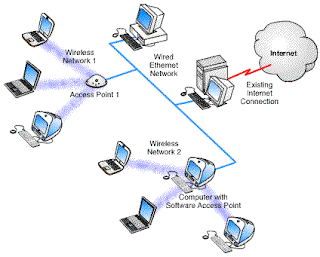

Wireless Local Area Network (WLAN)

adalah jaringan kompter yang menggunakan gelombang radio sebagai media transmisi data. Informasi (data) ditransfer dari satu komputer ke komputer yang lain tanpa menggunakan kabel sebagai media perantara. WLAN sering disebut sebagai jaringan nirkabel atau jaringan tanpa kabel.

Keuntungan Jaringan WLAN

            Dengan menggunakan jaringan WLAN,jaringan yang dijangkau lebih luas dibandingkan dengan jaringan yang menggunakan media kabel. Contoh penggunaan jaringan WLAN adalah untuk menghubungkan jaringan antar lokasi yang tidak memungkinkan pemasangan kabel.

Berikut beberapa keuntungan dalam menggunakan WLAN, adalah :

Þ    Mobilitas Yang Tinggi

Sistem WLAN dapat menyediakan pengaksesan informasi realtime dimana saja dan

bagi pengguna LAN selama berada di organisasi. Mobilitas ini mendukung layanan yang tidak dapat disediakan oleh jaringan kabel.

Þ    Fleksibilitas Dan Kemampuan Instalasi (Pemasangan).

Jaringan WLAN dapat dipasang dengan mudah serta dapat mengurangi penggunaan kabel yang melalui tembok dan atap. Dengan teknologi WLAN dapat digunakan pada jaringan dimana kabel tidak memungkinkan untuk dipasang.

Þ    Pengurangan Anggaran Biaya.

Memungkinkan meskipun investasi awal yang dibutuhkan untuk perangkat keras WLAN dapat lebih tinggi dari biaya perangkat LAN kabel. Tapi biaya instalasi keseluruhan serta biaya penggunaan dapat diperkecil. Keuntungan biaya jangka panjang akan sangat besar pada jaringan kabel apabila sering terjadi perpindahan dan perubahan.

Þ    Kemampuan Jangkauan.

Jaringan WLAN dapat dipasang pada topologi yang bermacam-macam untuk mendapatkan kebutuhan instalasi dan pemakaian yang sesuai. Konfigurasi jaringan secara mudah dapat diubah dari jaringan peer to peer untuk jumlah pengguna yang sedikit menuju jaringan infrastruktur yang dapat mencapai ribuan pengguna yang dapat menjelajah dengan jangkauan yang luas.
