Topologi Jaringan
Topologi
adalah suatu pola atau cara untuk menghubungkan komputer yang satu dengan
komputer yang lain, sehingga membentuk sebuah jaringan.
Topologi Jaringan terbagi menjadi dua yaitu :
1) Physical
; merupakan gambaran fisik dari hubungan antara perangkat (komputer,server, Hub,switch,kabel jaringan) yang
membentuk suatu pola khusus.
2)
Logical
; merupakan gambaran bagaimana suatu perangkat dapat berkomunikasi
dengan
perangkat
lainnya
Jenis Jenis Topologi Jaringan
a) Topologi BUS (Backbone)
Merupakan topologi yang menghubungkan
beberapa komputer ke sebuah kabel dengan beberapa terminal. Topologi BUS ini
menggunakan jenis kebel coaxial dengan beberapa konektor BNC.
Kelebihan
Topologi BUS ;
§ Layout
kabel sederhana, sehingga instalasi relatif lebih mudah.
§ Kerusakan
1 client tidak akan mempengaruhi komunikasi antar clientnya.
§ Hemat
kabel, sehingga biaya instalasi relative murah.
§ Penambahan
dan pengurangan terminal dapat dilakukan tanpa mengganggu operasi yang
berjalan.
Kekurangan Topologi BUS
;
§ Jika
kabel utama/bus putus maka komunikasi gagal.
§ Jika
kabel utama sangat panjang maka pencarian gangguan menjadi sulit.
§ Keamanan
data kurang terjamin.
§ Diperlukan
repeater untuk jarak jauh.

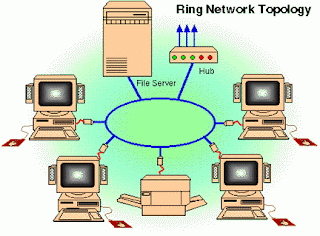

b) Topologi RING
Berbentuk seperti cincin yang melingkar.
Semua komuter yang ada dalam jaringan akan dihubungkan pada sebuah cincin yang
menjadi pusat berkumpulnya ujung kabel dari setiap komputer yang terhubung.
Kelebihan
Topologi RING ;
§ dapat
melayani aliran lalu lintas data yang padat.
§ Transmisi
data yang relatif sederhana seperti perjalanan paket 1 arah saja.
§ Aliran
data mengalir lebih cepat karena dapat melayani data dari kiri atau
kanan dari
server.
Kekurangan
Topologi RING ;
§ Kerusakan
pada salah satu media pengirim/terminal dapat melumpuhkan kerja
seluruh
jaringan.
§ Paket
data harus melewati setiap komputer antara pengirim dan penerima,
sehingga
menjadi lambat.
§ Pengembangan
jaringan menjadi lebih kaku karena penambahan terminal/node
menjadi lebih sulit
bila port habis.
c) Topologi STAR
Adalah topologi yang menghubungkan
beberapa komputer dengan menggunakan perangkat yaitu HUB/SWITCH. Perangkat ini
berfungsi sebagai pengontrol dari semua komputer yang terhubung dalam jaringan.
Kelebihan
Topologi STAR ;
§ Kegagalan
telekomunikasi mudah ditelusuri.
§ Kegagalan
pada satu komponen/terminal tidak memengaruhi komunikasi
terminal lain.
Kekurangan
Topologi STAR ;
§ Kegagalan
pusat control memutuskan semua komunikasi.
§ Boros
dalam penggunaan kabel
§ Kecepatan
akan berkurang apabila ada penambahan komputer pada HUB.
d) Topologi TREE
Adalah pengembangan atau generalisasi
topologi BUS. Media transmisi merupakan sat kabel yang becabang namun loop
tidak tertutup.
Kelebihan
Topologi STAR ;
§ Memungkinkan
untuk memiliki jaringan point to point.
§ Mengatasi
keterbatasan pada titik koneksi HUB.
§ Membagi
seluruh jaringan menjadi bagian yang mudah diatur.
Kekurangan
Topologi STAR ;
§ HUB
menjadi elemen kritis.
§ Perlu
suatu mekanisme untuk mengatur transmisi dari terminal-terminal dalam
jaringan.
§ Karena
bercabang maka diperlukan cara untuk menunjukkan kemana data
dikirim/kepada
siapa transmisi data dituju.
e) Topologi MESH
Adalah topologi yang tidak memiliki
aturan dalam koneksi karena tidak teratur maka kegagalan koneksi./komunikasi menjadi
sulit dideteksi.
Kelebihan
Topologi MESH ;
§ Dapat
berkomunikasi langsung dengan perangkat tujuan
§ Mudah
dalam proses identifikasi permasalahan pada saat terjadi kerusakan
$ Koneksi antar komputer.
Kekurangan
Topologi MESH ;
§ Setiap
perangkat harus memiliki I/O port. Butuh banyak kabel sehingga butuh
banyak
biaya.
§ Instalasi
dan konfigurasi lebih sulit karena komputer yang satu dengan yang
lain harus
terkoneksi secara langsung.
§ Biaya
yang besar untuk memelihara hubungan yang berlebih.
